一.功能介紹：

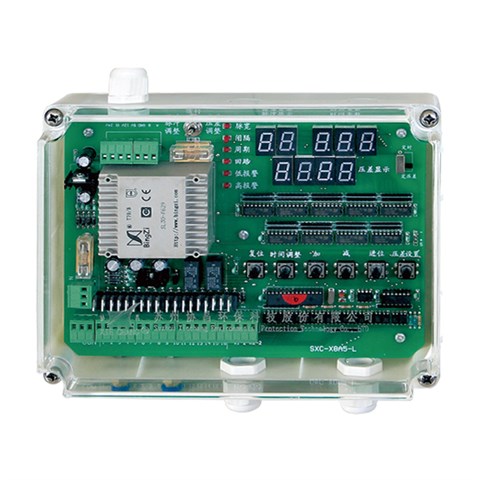

一款集合了在線脈沖控制儀、壓差顯示儀、壓差傳感器的三合一式集成控制儀表，完美實現了資源優化。
面板上設有數字顯示，能依次顯示電磁脈沖閥工作順序，可根據清灰要求，調整脈沖寬度、脈沖間隔和循環間隔、輸出回路，控制電磁閥的開啟和關閉，對除塵器實行定時清灰。同時可改為壓差清灰，只需給本機接上氣管，即可在七個壓差參數的組合控制下實現智能控制。
為方便用戶自由組合所控制的電磁脈沖閥的個數，采用擴展輸出模塊，可隨意增加或減少控制數量。
一.SXC-X8A5型壓差集合式在線脈沖控制儀型號規格：
|
型號
|
控制電磁脈沖閥數 |
類型 |
擴展模塊數 |
主殼外形 H高×W寬×L深 |
擴展模塊外形 H高×W寬×L深 |
凈重（Kg） |
|
SXC-X8A5-XX |
1-16
|
單機 |
0 |
100*250*220 |
|
1.7 |
|
17-26
|
組合 |
1 |
100*250*220 |
55*130*190 |
2.3 |
|
|
27-36
|
1 |
100*250*220 |
55*130*190 |
2.3 |
||
|
37-46
|
1 |
100*250*220 |
55*130*190 |
2.3 |
||
|
47-56
|
1 |
100*250*220 |
55*130*190 |
2.3 |
||
|
57-96
|
2 |
100*250*220 |
（55*130*190）*2 |
2.9 |
外殼材料：透明PC塑殼
二.技術參數和指標：
|
額定輸入電壓
|
AC220V（±10%）50HZ/60HZ |
|
額定輸出電壓
|
DC24V/AC220V（或其他定制規格） |
|
額定輸出電流
|
1.2A |
|
耗電
|
≤30W |
|
輸出脈沖寬度調節范圍
|
0.02-2.55S |
|
輸出脈沖間隔調節范圍
|
1-255S |
|
周期（為全部脈沖閥循環一次后到下一循環的時間間隔）
|
0-255Min |
|
壓力測量范圍
|
0-3KPa |
|
控制電磁脈沖閥的個數
|
1-96 |
|
控制方式
|
定時/定壓差 |
|
差壓控制輸入信號
|
差壓控制儀和差壓變送器 |
|
使用環境
|
工作溫度-20℃~+50℃；空氣相對濕度不超過85%； 無嚴重腐蝕氣體和導電塵埃；無劇烈震動或沖擊。 |
